[JPA] 고급매핑

상속 관계 매핑

• 관계형 데이터베이스는 상속 관계X

• 슈퍼타입 서브타입 관계라는 모델링 기법이 객체 상속과 유사

• 상속관계 매핑: 객체의 상속과 구조와 DB의 슈퍼타입 서브타입 관계를 매핑



슈퍼타입 서브타입 논리 모델을 실제 물리 모델로 구현하는 방법

• 각각 테이블로 변환 -> 조인 전략

• 통합 테이블로 변환 -> 단일 테이블 전략

• 서브타입 테이블로 변환 -> 구현 클래스마다 테이블 전략



조인전략

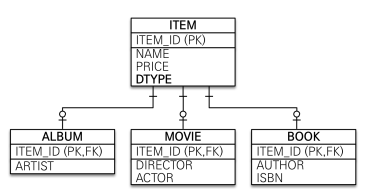

조인 전략은 위 그림과 같이 엔티티 각각을 모두 테이블로 만들고 자식 테이블이 부모 테이블의 기본 키를 받아서 기본 키 + 외래 키로 사용하는 전략이다. 이 전략을 사용할 때 주의할 점은 객체는 타입으로 구분할 수 있지만, 테이블은 타입의 개념이 없으므로 DTYPE 컬럼과 같이 타입을 구분하는 컬럼이 꼭 있어야 한다.



@Entity
@Inheritance(strategy = InheritanceType.JOINED)
@DiscriminatorColumn(name = "DTYPE")
public abstract class Item {

    @Id
    @GeneratedValue
    @Column(name = "ITEM_ID")
    private Long id;

    private String name;
    private int price;

}

@Entity
@DiscriminatorValue("A")
public class Album extends Item {

    private String artist;

}

@Entity
@DiscriminatorValue("M")
public class Movie extends Item {

    private String director;
    private String actor;

}

@Entity
@DiscriminatorValue("B")
@PrimaryKeyJoinColumn(name = "BOOK_ID")
public class Book extends Item {

    private String author;
    private String isbn;

}

•  @inheritance
  • 상속 매핑은 부모 클래스에 @Inheritance를 사용해야 한다. 그리고 매핑 전략을 지정하기 위해 InheritanceType.JOINED를 사용하였다.
• @DiscriminatorColumn
  • 부모 클래스에 구분 컬럼을 지정한다. 이 컬럼으로 저장된 자식 테이블을 구분할 수 있으며, 기본 값은 "DTYPE"이다.
• @DiscriminatorValue
  • 엔티티를 저장할 때 구분 컬럼에 입력할 값을 지정한다. 기본값은 엔티티의 이름이다.
• @PrimaryKeyJoinColumn
  • name 속성을 통해 자식 테이블의 기본 키 컬럼명을 지정한다. 기본값은 부모 테이블의 ID 컬럼명이다.

장점

• 테이블이 정규화된다.
• 외래 키 참조 무결성 제약 조건을 활용할 수 있다.
• 저장 공간을 효율적으로 사용한다.

단점

• 조회할 때 조인이 많이 사용되므로 잘못 이용하면 성능이 저하될 여지가 있다.
• 조회 쿼리가 복잡하다.
• 데이터를 등록할 때 INSERT SQL을 두 번 실행한다.



단일 테이블 전략

단일 테이블 전략은 위와 같이 테이블 하나에 데이터를 다 집어 넣는 전략이다. 구분 컬럼을 통해서 어떤 자식 데이터가 저장되었는지 구분하며, 조회할 때 조인을 사용하지 않는다. 이 전략을 사용할 때 주의할 점은 자식 엔티티가 매핑한 컬럼은 모두 NULL을 허용해야 한다.

단일 테이블이기때문에 DTYBE이 없으면 album인지 artist인지 알 수 없기 때문에 @DiscriminatorValue 를 생략해도 DTYBE컬럼이 생긴다.

@Entity
@Inheritance(strategy = InheritanceType.SINGLE_TABLE)
@DiscriminatorColumn(name = "DTYPE")
public abstract class Item {

    @Id
    @GeneratedValue
    @Column(name = "ITEM_ID")
    private Long id;

    private String name;
    private int price;

}

@Entity
@DiscriminatorValue("A")
public class Album extends Item {

    private String artist;

}

@Entity
@DiscriminatorValue("M")
public class Movie extends Item {

    private String director;
    private String actor;

}

@Entity
@DiscriminatorValue("B")
@PrimaryKeyJoinColumn(name = "BOOK_ID")
public class Book extends Item {

    private String author;
    private String isbn;

}

장점

• 조인이 필요 없으므로 일반적으로 조회 성능이 빠르다.
• 조회 쿼리가 단순하다.

단점

• 자식 엔티티가 매핑한 컬럼이 모두 null을 허용해야 한다.
• 단일 테이블에 모든 것을 저장하므로 테이블이 커질 수 있다. 그러므로 상황에 따라서는 조회 성능이 오히려 느려질 수 있다.



구현 클래스마다 테이블 전략

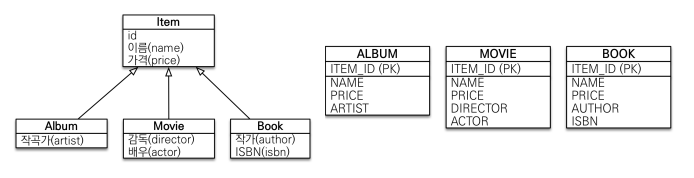

구현 클래스마다 테이블 전략은 위 그림과 같이 자식 엔티티마다 테이블을 만들며, 자식 테이블 각각에 필요한 컬럼은 모두 있는 것을 알 수 있다.

@Entity
@Inheritance(strategy = InheritanceType.TABLE_PER_CLASS)
public abstract class Item {

    @Id
    @GeneratedValue
    @Column(name = "ITEM_ID")
    private Long id;

    private String name;
    private int price;

}

@Entity
public class Album extends Item {

    private String artist;

}

public class Movie extends Item {

    private String director;
    private String actor;

}

@Entity
public class Book extends Item {

    private String author;
    private String isbn;

}

구분 컬럼을 사용하지 않는다는 특징이 있고, 일반적으로 해당 전략은 사용하지 않는다.



장점

• 서브 타입을 구분해서 처리할 때 효과적이다.
• not null 제약 조건을 사용할 수 있다.

단점

• 여러 자식 테이블을 함께 조회할 때 성능이 느리다.
  • SQL에 UNION을 사용해야 한다.
  • 위 예제 코드에서 em.find(Item.class) 같은 것을 호출하는 순간 자식 테이블을 전부 다 조회해야 한다.
  • 자식 테이블을 통합해서 쿼리하기 어렵다.

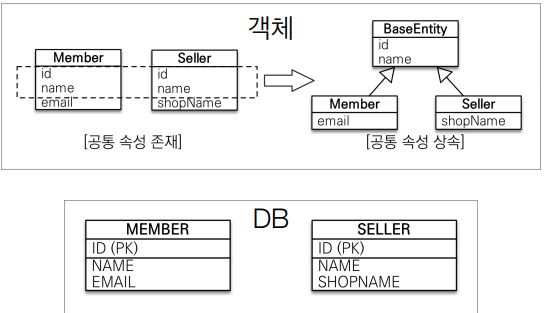

@MappedSuperclass

부모 클래스는 테이블과 매핑하지 않고 부모 클래스를 상속 받는 자식 클래스에게 매핑 정보만 제공하고 싶으면 해당 어노테이션을 사용한다. @MappedSuperclass는 추상 클래스와 비슷한데, @Entity는 실제 테이블과 매핑되지만 @MappedSuperclass는 실제 테이블과 매핑되지는 않는다. 단순히 매핑 정보를 위로 뽑아서 재사용할 목적으로 사용한다.



@MappedSuperclass
public abstract class BaseEntity {

    @Id
    @GeneratedValue
    private Long id;

    private String name;

}

@Entity
public class Member extends BaseEntity {

    // ID 상속
    // NAME 상속

    private String email;

}

@Entity
public class Seller extends BaseEntity {

    // ID 상속
    // NAME 상속

    private String shopName;

}

@MappedSuperclass의 특징

• 테이블과 매핑되지 않고 자식 클레스에 엔티티의 매핑 정보를 상속하기 위해 사용때문에 상속관계매핑은 아니다.
• 해당 어노테이션이 붙은 클래스는 엔티티가 아니다.
• 조회, 검색 불가(em.find(BaseEntity)불가)
• 직접 생성해서 사용할 일이 없으므로 추상 클래스로 만드는 것을 권장한다.
• 주로 등록일, 수정일, 등록자, 수정자 같은 전체 엔티티에서 공통으로 적용하는 정보를 모을 때 사용
• @Entity 클래스는 엔티티나 @MappedSuperclass로 지정한 클래스만 상속가능



출처

김영한 - 자바 ORM 표준 JPA 프로그래밍
